KXD Q355 Serbest tasarım desteği ile Endüstriyel Kullanım için Çelik Yapı Bina

Çelik yapı, çeşitli çelik konstrüksiyonlarda kullanılan ve belirli bir şekle sahip malzemelerdir. Projenin benzersiz özelliklerine bağlı olarak, çelik bileşenler sıcak veya soğuk haddeleme işlemleriyle üretilen çeşitli şekiller, boyutlar ve kalınlıklarda olabilir. Diğerleri ise düz veya kavisli plakaların kaynaklanmasıyla oluşturulur.

Çelik yapılar tipik olarak H profili, I-kirişleri, içi boş yapısal kesitler (HSS), kanallar, açılar ve plakalar gibi şekillere sahiptir.

Çelik yapının ana türleri çerçeve yapı, kafes yapı, ızgara yapı, kemer yapı ve portal rijit çelik çerçevedir.

Çerçeve yük taşıma yapısı, yatay bir çerçeve ve boyuna bir bağlantı elemanından oluşan bir yük taşıma sistemidir ve duvar sadece bir muhafaza görevi görür. Geniş açıklıklar, yüksek tesisler ve büyük vinç yükleri için uygundur. Yük taşıma çerçevesi, kesme ve kaynak yoluyla çelik levha veya sıcak haddelenmiş çelikten yapılmıştır.

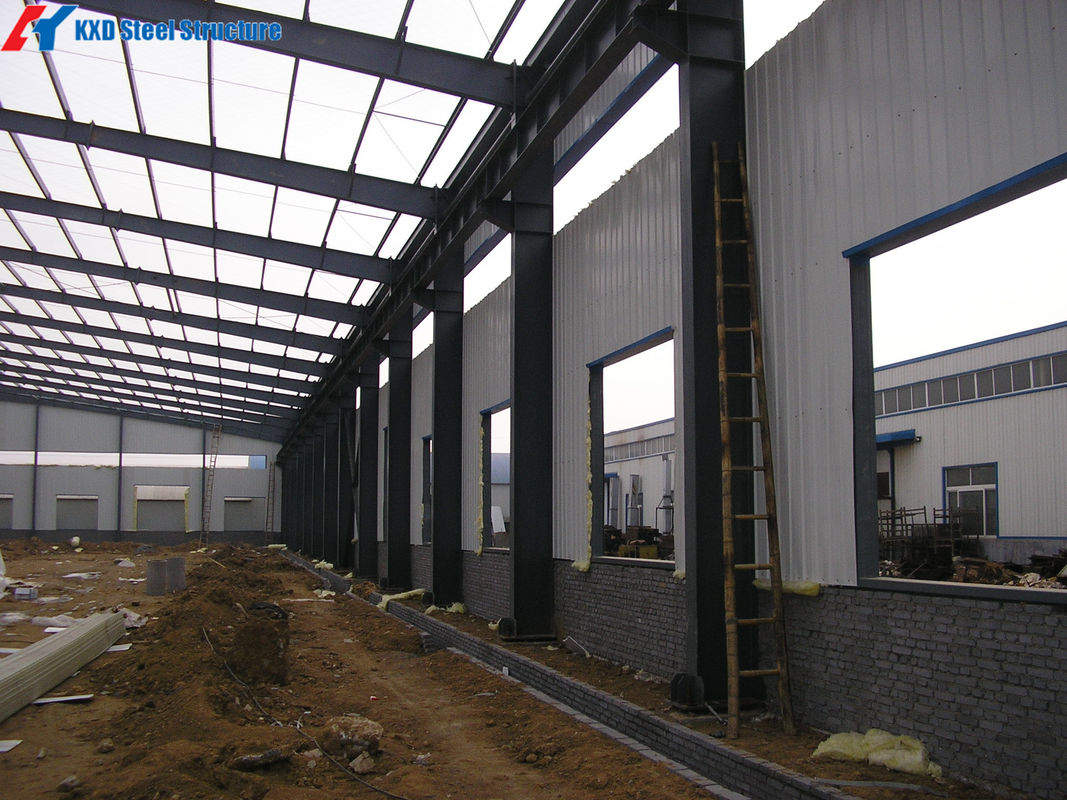

Fabrika binasının yatay çerçevesi, çatı kirişlerini (veya çatı makaslarını), kolonları ve temelleri içerir. Fenerlerden, çatılardan, duvarlardan ve diğer kısımlardan gelen yüklerin yanı sıra ağırlığını, vinçler tarafından üretilen çeşitli yükleri ve boyuna duvar rüzgar yüklerini taşır. Bu yükler, kolonlar aracılığıyla enine çerçeve üzerinden temele iletilir.

Boyuna bağlantı bileşenleri, tek katlı bir endüstriyel bina alanı sistemi oluşturmak için çatı aşıkları, duvar kirişleri, bağlantı çubukları, destekler vb. ile yatay çerçeveye bağlanır. Bunlar esas olarak enine çerçevenin stabilitesini sağlamak, gerilme yükünü taşımak ve kolon aracılığıyla temele iletmek içindir.

İki ana çelik levha türü vardır: Q235 ve Q355.

Q, "bükülme" anlamına gelir, akma dayanımı içindir.

Q235, minimum akma dayanımı 235 Mpa'dır.

Q355, minimum akma dayanımı 355 Mpa'dır.

Q235A&Q235B, Q345A&Q345B en popüler olanlardır.

Q345 esas olarak ana çelik çerçeve için kullanılır. Kolon, kiriş, rüzgar dirençli kolon, vinç kirişi gibi...

Q235 esas olarak ikincil çelik çerçeve için kullanılır. Bağlantı çubuğu, çapraz, dikey/yatay destek gibi...

Malzeme seçimi, özel durumlarınızın yapısının tasarımına göre olabilir. Örneğin, yapı yoğunluk kontrol yapısı ise, Q345 düşünülebilir. Yapı rijitlik kontrol yapısı ise, Q235'i seçebilirsiniz. Q345'in fiyatı biraz daha yüksek, ancak yüksek mukavemeti nedeniyle malzeme tasarrufu sağlanabilir. Ve fiyat farkı büyük değil.

1. Temel inşaatı (önceden gömülü ankraj cıvataları), Kurulum detay çizimi önceden sunulacaktır.
2. Kolon montajı - Bir işçi, kamyon vinçine nasıl hareket edeceğini komuta eder, 3 ~ 4 işçi, çelik kolonu takmak için vinç ile işbirliği yapar, kolonu ankraj cıvatası konumuna yerleştirir.
3. Kiriş montajı - Bitişik iki çelik kolonun montajını tamamladıktan sonra, ana kiriş montajına başlanır.
4. Çatı ve duvar aşıklarının montajı - Çatı ve duvar aşıkları, kolon ve kiriş bitirildikten sonra monte edilecektir. Aşıkların ana yapıya cıvatalanması.
5. Duvar ve çatı sacının sabitlenmesi - Duvar sacını kendinden kılavuzlu vida ile duvar aşıklarına sabitlemek; ardından çatı sacını sabitlemek.
6. Kapağın sabitlenmesi - Köşeye, saçaklara, pencere ve kapı açıklığına kapak takmak.
7. Pencere ve kapıları takın.
