Prefabrik Çelik Yapı Bina Atölyesi Fabrika Fabrikası SGS BV CE Onaylandı

Prefabrik Çelik Yapı Fabrikası Fabrika Atölyesi

Proje Adı: Yeni Fabrika İki Parçalı Konserve Atölyesi

Binanın kat sayısı, yüksekliği ve alanı: bu projedeki yerden yukarı birinci kat; Yerden yukarı binaların toplam yüksekliği 10.650m,

Birinci katın yüksekliği 10.50m; bina alanı 20790.31 metrekare.

Mimarlık yapısı şekli: hafif çelik yapısı, kısmi çerçeve yapısı ve ana yapının tasarım hizmet ömrünü benimsemek

50 yıl ile sınırlıdır; Yapısal güvenlik seviyesi 2, sismik güçlendirme yoğunluğu 7 derece ve tasarım deprem gruplaması:

Üçüncü grup 0.10g temel bir ivme ile tasarlanmıştır.

Yangına karşı direnç derecesi: Yerden yukarı kısım, ikinci seviye yangına karşı direnç derecesine sahiptir.

Çelik yapının yük taşımayan duvarları polyurethane kompozit düz çelik levhalardan yapılır ve fabrikanın dış duvarlarının temel kirişleri yüksekliğe yükseltilmiştir.

1.2 m'den aşağı, dış duvarları gri paspaslı, 200 kalınlığında bir beton duvar.

Duvar 100 mm cam yünü hissedilen kompozit levha ve tek katmanlı profilli çelik levhalardan oluşur.

Duvar panelinin dış paneli 0.7mm kalınlığında alüminyum çinko kaplı profilli çelik levhalardan yapılır ve iç paneli 0.5mm kalınlığında alüminyum çinko kaplı profilli çelik levhalardan yapılır

Duvarın iç paneli 0,5 mm süt gibi beyaz profilli çelik levha ile yapılmıştır ve bu levha, duvarın iç tarafına yerleştirilmiştir.

Çatı 2: Metal profilli çatı levhası

1.0.6 kalın HV-470 tipi 360 derece gizlenmiş kelepçe alüminyum çinko dış katman presli renkli çelik levha (çatı dış yüzeyi süt gibi beyaz)

Renk)

2.100 kalın pembe ultra ince çelik yapısı alüminyum folyo kaplama ile özel cam yün hissetti (toplu yoğunluk en az

16kg/m3, ısı iletkenliği 0,037w/mk'yi geçmez)

3. Sıcak dip galvanizli soğuk şekillendirilmiş çelik çubuklar

4.0.5mm 980 tipi galvanizli presli iç renkli çelik plaka (süt gibi beyaz bir yüzeyle)

Dış Duvar 3: 1,2 metreden fazla çelik yapıların dış duvarları için kullanılan renkli çelik plaka dış duvar

1.0.7 mm kalınlığında alüminyum çinko kaplı profilli çelik levha

2.100 kalın pembe ultra ince çelik yapısı alüminyum folyo kaplama ile özel cam yün hissetti (toplu yoğunluk en az

16kg/m3, ısı iletkenliği 0,037w/mk'yi geçmez)

3. Sıcak dip galvanizli soğuk şekillendirilmiş çelik çubuklar

4.0.5 mm kalınlığında alüminyum çinko kaplı profilli çelik levha (iç panel yüzeyi süt gibi beyaz)

Yapıştırma tamamlandıktan sonra, çapa çubukları için kuralları bulun.

Kuralları bulun: Tüm demir vidalar pozisyonda hizalandırılır gerektirir ve çelik sütunu yerleştirdikten sonra düz bir çizgide olmalıdır

Çapa çivilerinin kaynakları, eksen ve yüksekliği sağlayarak sağlam bir şekilde bağlanmalıdır.vida alt ve bult alt sıkıca ana takviye ile çapraz kaynaklı olmalıdırKaydırma tamamlandıktan sonra kontrol için vidaları sallayın.

Platform kirişlerinin ve çelik sütunların montajı

Çelik sütunları kaldırırken, temel fındıklar önceden düzleştirilmelidir.Çelik sütunlar yerlerinde olduktan sonraİnsanların onları yerleştirmesi gerekiyor.

Montaj sonrası çelik kirişlerin kaldırılması: Çelik sütun bağlama çubuklarının / sütun desteklerinin yapımı tamamlandıktan sonra, çelik kirişler kaldırılır.

Çatı çubukları bölünür ve vidalar kurulur. Büyük aralık için Z tipi ve küçük aralık için C tipi kullanın.

Çatı panelleri yerleştirin

İç duvar panellerinin montajı: Paneller çelik sütunlara paraleldir ve iki panelin arasındaki eklemlerin çok büyük olmamasına dikkat edilmelidir.Kendi kendine dokunan tırnaklar düz olmalı., tahta düz ve düz olmalıdır ve kendi kendine dokunan çivi arasındaki mesafe tutarlı olmalıdır

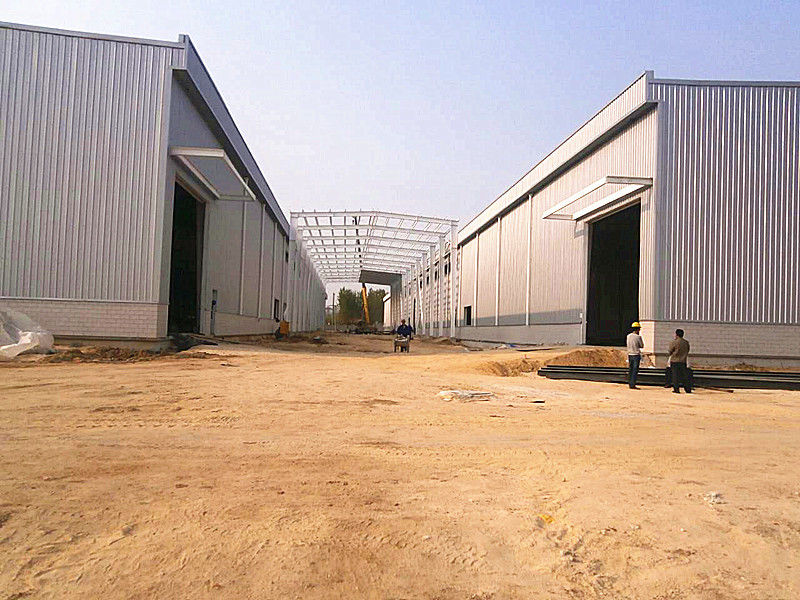

Tamamlanmış fotoğraflar:
